外墻氟碳漆

產(chǎn)品介紹

• 產(chǎn)品型號：FS-2000　　
• 產(chǎn)品名稱：外墻氟碳漆

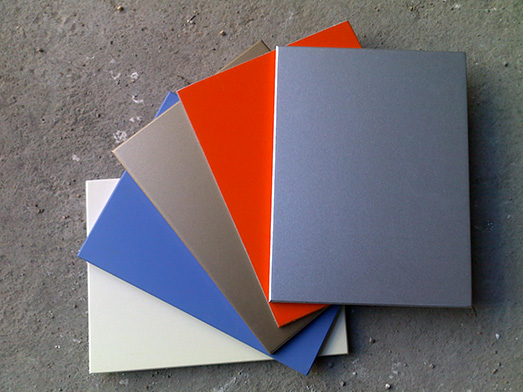

• 漆膜顏色：RAL各色
• 包裝規(guī)格：20+2kg/組
• 混合比例：10:1
• 理論涂布率：0.154千克/平方米/50微米
• 涂裝膜厚：干膜：25-40微米/道；濕膜：62.5-100微米/道
• ¥38.00元 / kg

主要組成

外墻氟碳漆是指以氟樹脂為主要成膜物質的涂料；又稱氟碳漆、氟涂料、氟樹脂涂料等。在各種涂料之中，氟樹脂涂料由于引入的氟元素電負性大，碳氟鍵能強，具有特別優(yōu)越的各項性能。耐候性、耐熱性、耐低溫性、耐化學藥品性，而且具有獨特的不粘性和低磨擦性

產(chǎn)品性能

• 外墻氟碳漆具有超常的耐侯性、漆膜不刮落、不褪色時間長、壽命可達20年。
• 外墻氟碳漆具有突出的耐鹽污性
• 外墻氟碳漆附著力強，優(yōu)異的耐化學腐蝕性
• 外墻氟碳漆具有優(yōu)異的抗沾污性耐洗刷性。
• 漆膜柔和曲雅、防霧阻燃。

應用范圍

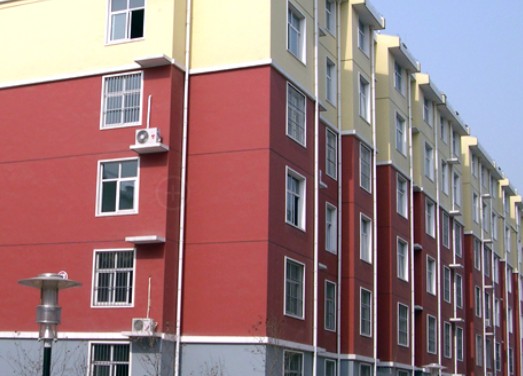

外墻氟碳涂料適合于高層、超高層、別墅等建筑外墻、屋頂、高速公路圍欄、橋梁等重要建筑以及各種金屬表面的涂裝。氟涂料在建筑、化學工業(yè)、電器電子工業(yè)、機械工業(yè)、航空航天產(chǎn)業(yè)、家庭用品的各個領域得到廣泛應用。成為繼丙烯酸涂料、聚氨酯涂料、有機硅涂料等高性能涂料之后，綜合性能最高的涂料。

目前，應用比較廣泛的氟樹脂涂料主要有PTFE、PVDF、FEVE等三大類型。

技術指標  漆膜外觀：漆膜平整光滑，顏色符合標準樣板

細   度：≤20μm， 金屬面漆、 啞光不作要求

干燥時間：標準厚度單涂層，25℃，

表干≤2h，實干≤48h

光    澤：（60°）亮光：≥90°，

啞光：商定（20°～ 80°）

鉛筆硬度：≥2H

附 著 力：≤1（劃格法，級）

杯突試驗：≥4mm

彎曲實驗：≤2mm

耐 水 性：240h，不起泡，不起皺，不失光

耐汽油性：24h，不起泡，不起皺，不失光

耐 侯 性：人工加速老化：1000h；

失光≤1，粉化≤1，龜裂≤1

包裝規(guī)格 20千克/廳。

基本參數(shù)  配    比：漆料：固化劑=10︰1（重量比）

施工時限：8h，（25℃）

理論用量：200～250g/m2

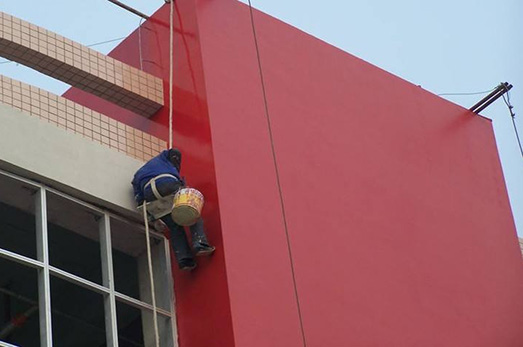

建議涂裝道數(shù)  涂裝二道（wet by wet），

干膜厚度 55±5μm

配 套 用 漆     氟碳封閉底漆、白色或白灰色氟碳底漆，

表 面 處 理   涂漆基面要達到牢固潔凈、無油污、灰塵等所有污物，涂抹基面無酸、堿或水分凝結，對固化已久的氟碳底漆，應用砂紙打毛后，方能涂裝后道面漆，水泥墻面應用H01-1環(huán)氧封閉底漆封閉，再施工氟碳底漆、面漆；金屬漆建議施一道啞光清漆。

涂 裝 方 法   無氣噴涂 ：稀 釋 劑：XFC稀釋劑

           稀 釋 率：0～15%（以漆料重量計）

           噴嘴口徑：約0.4～0.5mm

           噴出壓力：15～20Mpa

空氣噴涂 ：稀 釋 劑：XFC稀釋劑

           稀 釋 率：20～50%（以漆料重量計）

           噴嘴口徑：約1.8～2.5mm

           噴出壓力：0.3～0.5Mpa

滾涂/刷涂： 稀 釋 劑：XFC稀釋劑

           稀 釋 率：0～20%（以漆料重量計）

儲 存 期 限  存放于陰涼、干燥、通風處，漆料一年，固化劑六個月。

注 意 事 項 :

1.施工前先閱讀使用說明；

2.用前將漆料與固化劑按要求配比調好，用多少配多少，攪拌均勻后使用，8小時內(nèi)用完；

3.施工過程保持干燥清潔，嚴禁與水、酸、醇、堿等接觸；配漆后固化劑包裝桶必須蓋嚴，以免膠凝；

4.施工及干燥期間，相對濕度不得大于85%，本產(chǎn)品涂裝后須7天后才能交付使用。
